Опоры освещения работают на открытом воздухе десятилетиями, и львиная доля срока их службы закладывается не на заводе, а на площадке. Неверно забетонированная закладная, прослабленное заземление или расхождение по высоте визуально почти незаметны, но оборачиваются падением столба, коррозией цоколя и опасным шаговым напряжением. Дальше — о том, как правильно установить опору: нормативная база, высота и шаг, технология монтажа и устройство заземления.
Нормативная база
Правила установки опор освещения разнесены по нескольким документам, каждый отвечает за свой узел:
-
ГОСТ 32947 — стальные опоры наружного освещения: типы, технические требования, нагрузки;
-
СП 52.13330 «Естественное и искусственное освещение» — нормы освещённости дорог, улиц и дворов, которые определяют высоту и шаг опор;
-
ПУЭ, глава 6.1 — требования к заземлению наружного освещения;
-
ПОТЭУ (Правила по охране труда при эксплуатации электроустановок) — безопасность работ на линиях освещения;
-
СП 48.13330 «Организация строительства» — общий порядок СМР, в том числе монтаж линий освещения.
Приведённый перечень актуален на дату публикации и не заменяет проект. Отклонения от норм допустимы только на основании утверждённого проектного решения.
Виды опор по материалу и назначению
До монтажа стоит точно понимать, какой столб ставится, — от этого зависят фундамент и способ установки.
-
Стальные гранёные (конические) — основной тип для городских улиц и дворов. Выпускаются силовые (под провода СИП и кабельные линии) и несиловые (только светильник).
-
Стальные трубчатые — несущая конструкция малого сечения, применяются в парках и на пешеходных зонах.
-
Силовые опоры — рассчитаны на нагрузку от проводов, поэтому имеют усиленный ствол и, как правило, фланцевое основание.
-
Несиловые опоры — несут только консоль со светильником, закладываются в грунт и фиксируются бетоном.
Полный перечень типоразмеров — гранёные НФГ, трубчатые СФГ и силовые — смотрите в каталоге опор освещения.

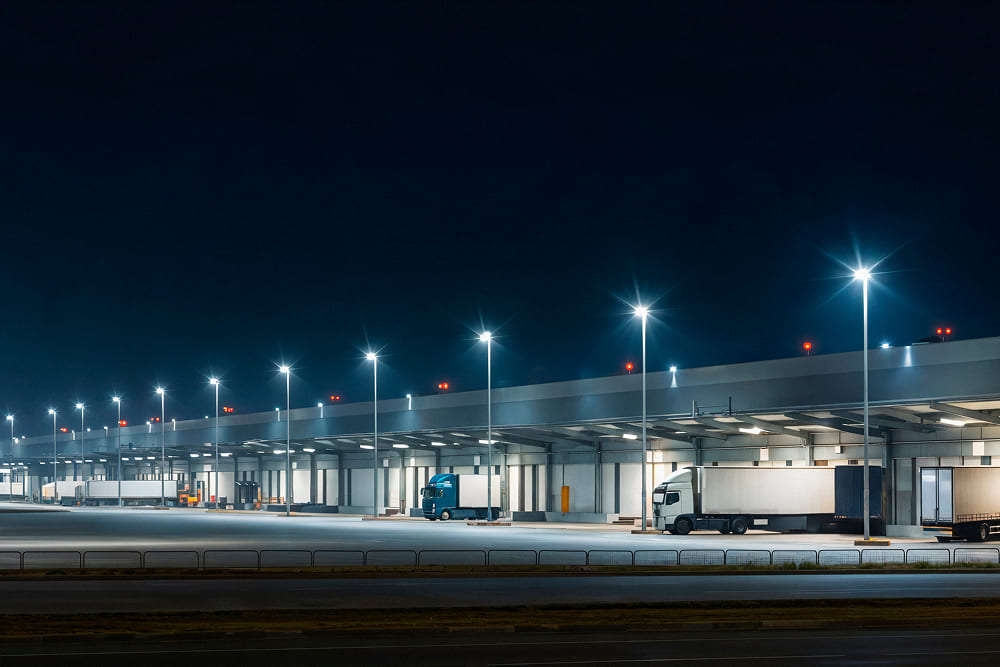

Высота опор и расстояние между ними
Высоту опоры и шаг установки определяет светотехнический расчёт под нормируемую освещённость из СП 52.13330. Оба параметра взаимосвязаны: чем выше столб, тем шире пятно света и тем больший шаг допустим при той же равномерности.
Высота опоры
-
Какая высота опор освещения применяется — в городской застройке стандартные отметки 9–11 м для проезжей части, 6–8 м для дворов и пешеходных зон, 3–4 м для парковых аллей.
-
Высоту подбирают так, чтобы угол наклона светового потока от светильника обеспечивал нормируемую освещённость покрытия без слепящего действия на водителей.
-
Для высокомачтовых установок (развязки, площади, терминалы) используют мачты 25–30 м с прожекторным освещением — это отдельный расчётный случай.
Расстояние между опорами

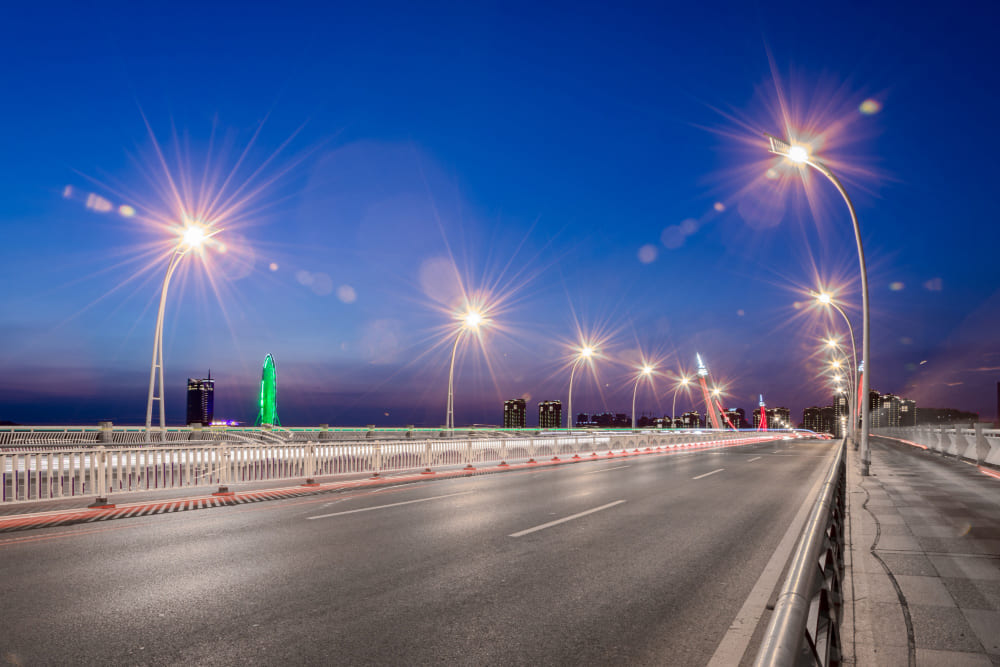

Расстояние между опорами освещения принимают по расчёту, но на практике держатся типовых диапазонов:
-
на дорогах и магистралях — 30–45 м, при двухстороннем шахматном расположении от 35 до 50 м;
-
в городских дворах и на улицах местного значения — 20–35 м;
-
на пешеходных зонах и в парках — 15–25 м.
Точные значения зависят от мощности светильника, высоты опоры, ширины проезжей части и схемы расстановки (односторонняя, двухсторонняя, шахматная). Какое расстояние между опорами освещения будет рабочим в конкретном случае, показывает только светотехнический расчёт — ориентировочные цифры для сметных прикидок не заменяют проект.
Технология монтажа опор освещения
Технология монтажа опор освещения — последовательность из четырёх этапов, каждый из которых фиксируется актом скрытых работ.
Фундамент и закладные
Для фланцевых опор до установки столба заливают фундамент с закладной деталью. Монтаж закладных под опоры освещения ведут по такому порядку:
-
готовят котлован или бурят скважину под фундамент;
-
выставляют закладную деталь по осям и высотной отметке с точностью до миллиметра — она задаёт положение всего столба;
-
бетонируют, выдерживают бетон до набора прочности;
-
после распалубки проверяют геометрию закладной и резьбы анкерных шпилек.
Ошибка на этом этапе не исправляется потом — наклон столба «вытянуть» уже нельзя.
Установка опоры

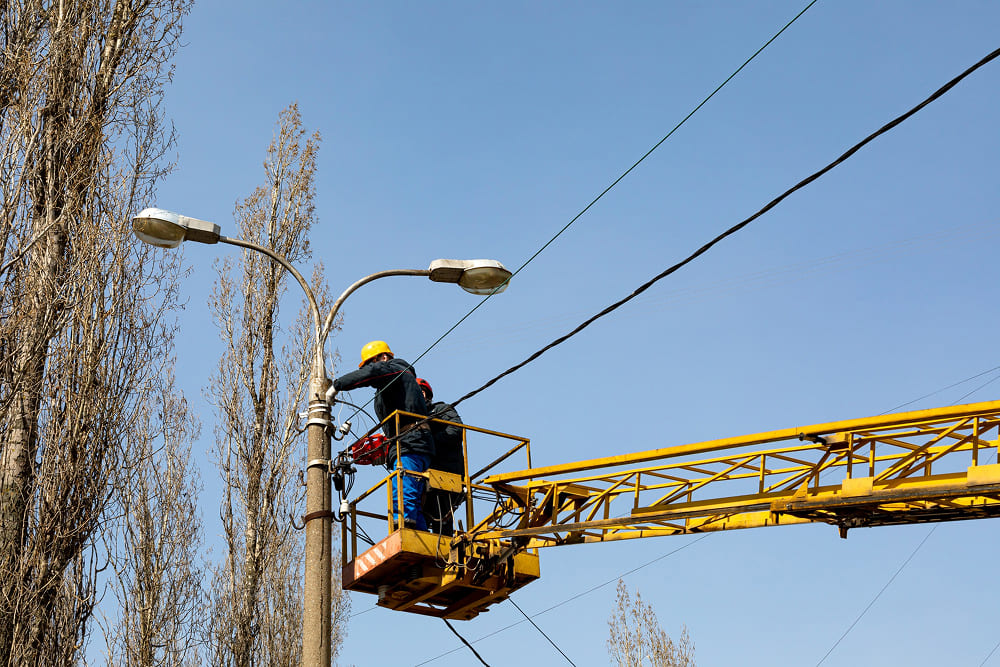

Установку опор освещения выполняют автокраном или вручную (для лёгких несиловых опор). Опора:
-
заводится фланцем на анкерные шпильки закладной;
-
выверяется по вертикали в двух плоскостях отвесом или нивелиром;
-
фиксируется гайками с моментной затяжкой по проекту;
-
зона фланца закрывается цоколем или омоноличивается, чтобы исключить попадание воды.
Наклон опоры после монтажа не должен превышать допустимого отклонения по ГОСТ — на практике это доли градуса, контролируемые по стволу.
Выверка и пусконаладка
После установки проверяют створ линии опор по всей длине участка, высотное положение консолей, крепление светильников и затяжку всех резьбовых соединений. Только затем подключают кабель и выполняют пусконаладку.
Заземление опор освещения
Заземление опор освещения — обязательная мера защиты от поражения током при замыкании на корпус. Требования изложены в ПУЭ, п. 6.1.45 и связанных пунктах.
Нормы и схема
Заземление опор освещения по ПУЭ выполняется подключением корпуса каждой металлической опоры к нулевому защитному проводнику (система TN) или к обособленному заземляющему устройству (система TT). На практике в сетях наружного освещения чаще применяют схему TN-C-S с повторным заземлением.
Схема заземления опор освещения включает:
-
заземляющий проводник, проложенный вдоль линии и подключённый к каждой опоре;
-
заземлитель — вертикальный стальной уголок или стержень, забитый у опоры, соединённый с проводником;
-
шину или болт заземления в цоколе опоры для подключения.
Заземление опор освещения: нормы — сопротивление заземляющего устройства не должно превышать значения для системы, в которой работает линия (для сетей с глухозаземлённой нейтралью до 1000 В сверяются по ПУЭ). Повторное заземление опор выполняют по трассе с шагом, указанным в проекте, и обязательно у концевых опор линии.
Повторное заземление
Повторное заземление опоры освещения дублирует защитное соединение и снижает потенциал на корпусе при обрыве PEN-проводника. Его устраивают в конце линии и в точках, определённых проектом. Пренебрегать повторным заземлением опасно: при обрыве нулевого проводника фазное напряжение может оказаться на корпусах всех опор участка без защиты.
Частые вопросы
Какое расстояние между опорами освещения на дороге?
На магистралях шаг составляет 30–45 м, при шахматной расстановке до 50 м. Точное значение определяет светотехнический расчёт под нормируемую освещённость.
Какая высота опор освещения считается стандартной?
Для проезжей части типовые отметки 9–11 м, для дворов и пешеходных зон 6–8 м, для парковых аллей 3–4 м.
Обязательно ли заземление металлических опор освещения?
Да, по ПУЭ каждая металлическая опора подключается к защитному заземлению — иначе при замыкании на корпус появляется смертельно опасное напряжение прикосновения.
Нужен ли фундамент под опору освещения?
Для фланцевых опор — обязательно, с закладной деталью. Лёгкие несиловые опоры допускается закладывать непосредственно в грунт с бетонированием, если это предусмотрено проектом.
